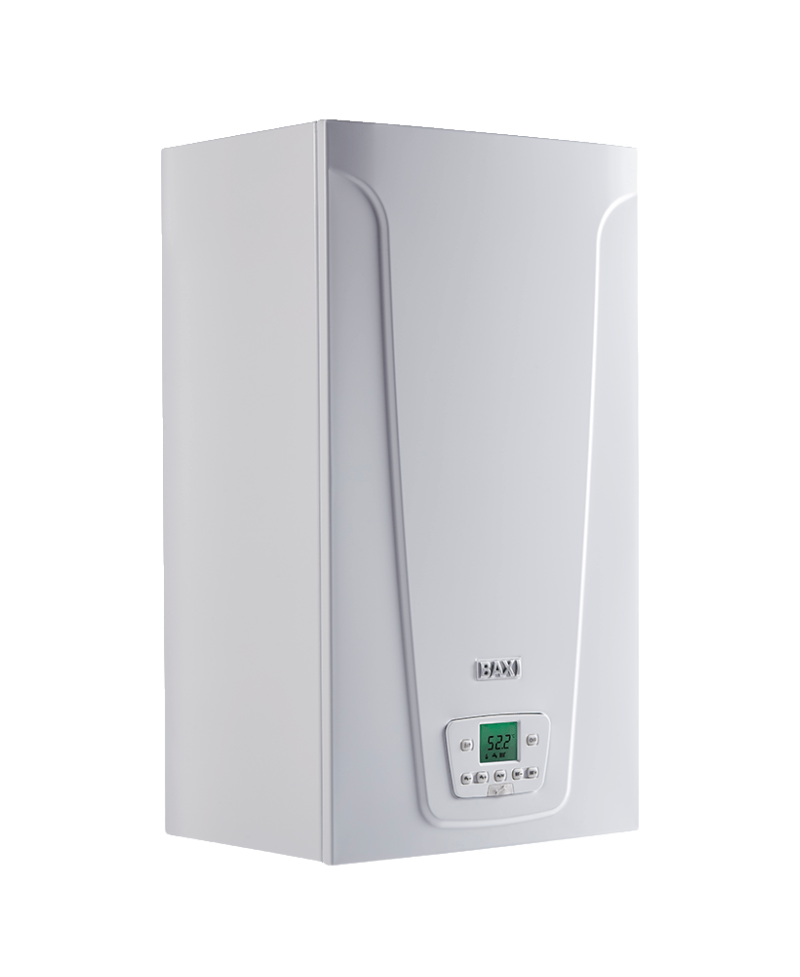

La Caldera Baxi Neodens Plus Eco 28/28 f es una caldera de condensación que ofrece calefacción y agua caliente sanitaria de manera eficiente. Con una potencia de 26.1 kW, es ideal para hogares de tamaño medio. Su caudal de ACS de 16.1 L/min asegura agua caliente al instante en duchas y grifos. Aprovechando el calor latente, logra un rendimiento estacional de hasta el 109%, disminuyendo el consumo de gas y las emisiones.
Leer másLeer menos
Características Baxi Neodens Plus Eco 28/28 f
- Tipo: Condensación
- Combustible / Fuente de Energía: Gas Natural / Gas Propano
- Instalación: Mural
- Producción servicios: Mixta instantánea

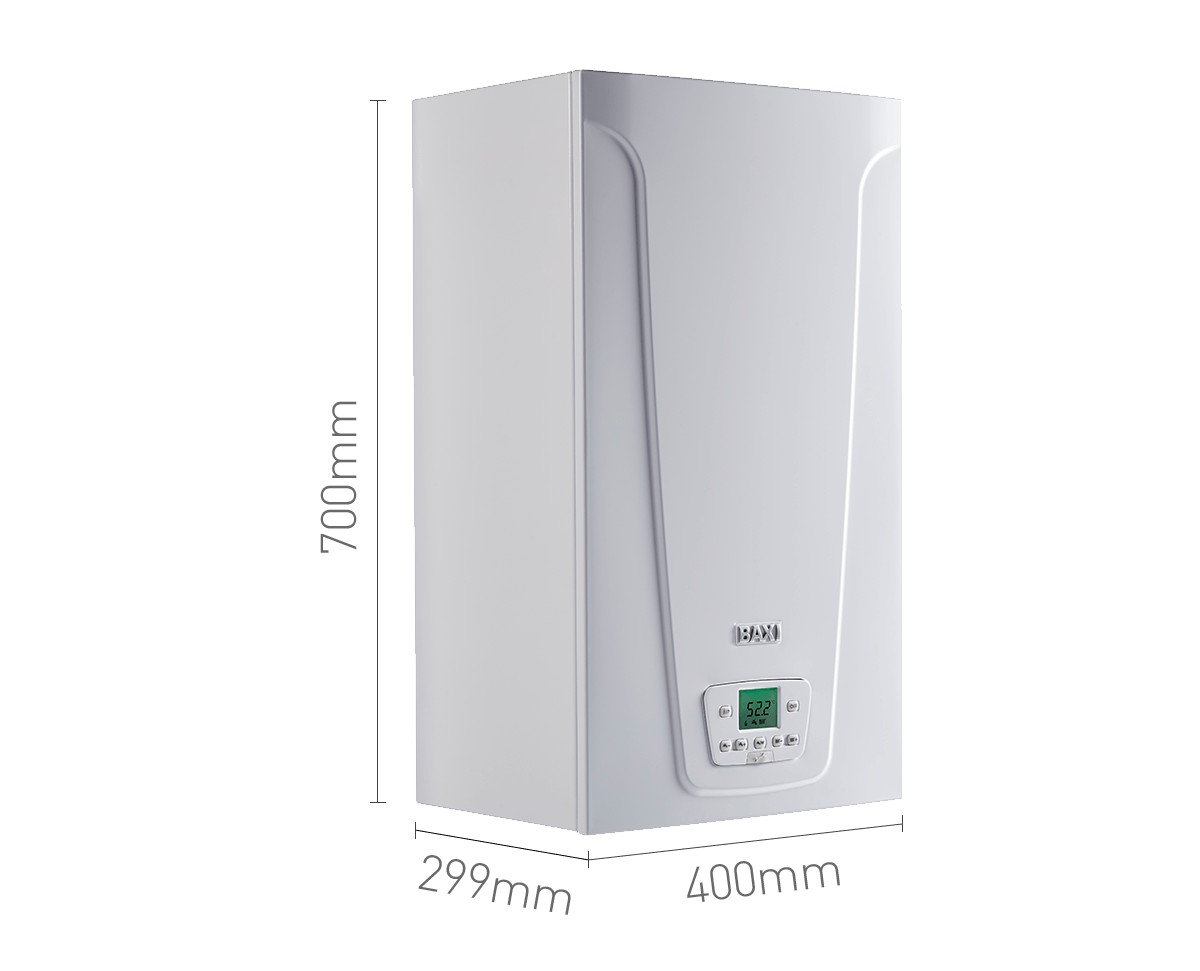

- Caldera compacta. Con unas medidas reducidas es la solución ideal para instalar en pequeños espacios y armarios de cocina reducidos.
- Bajo consumo energético. La tecnología GAS INVERTER con ratio de modulación 1:7 reduce el consumo y proporciona un funcionamiento eficiente, fiable y silencioso.

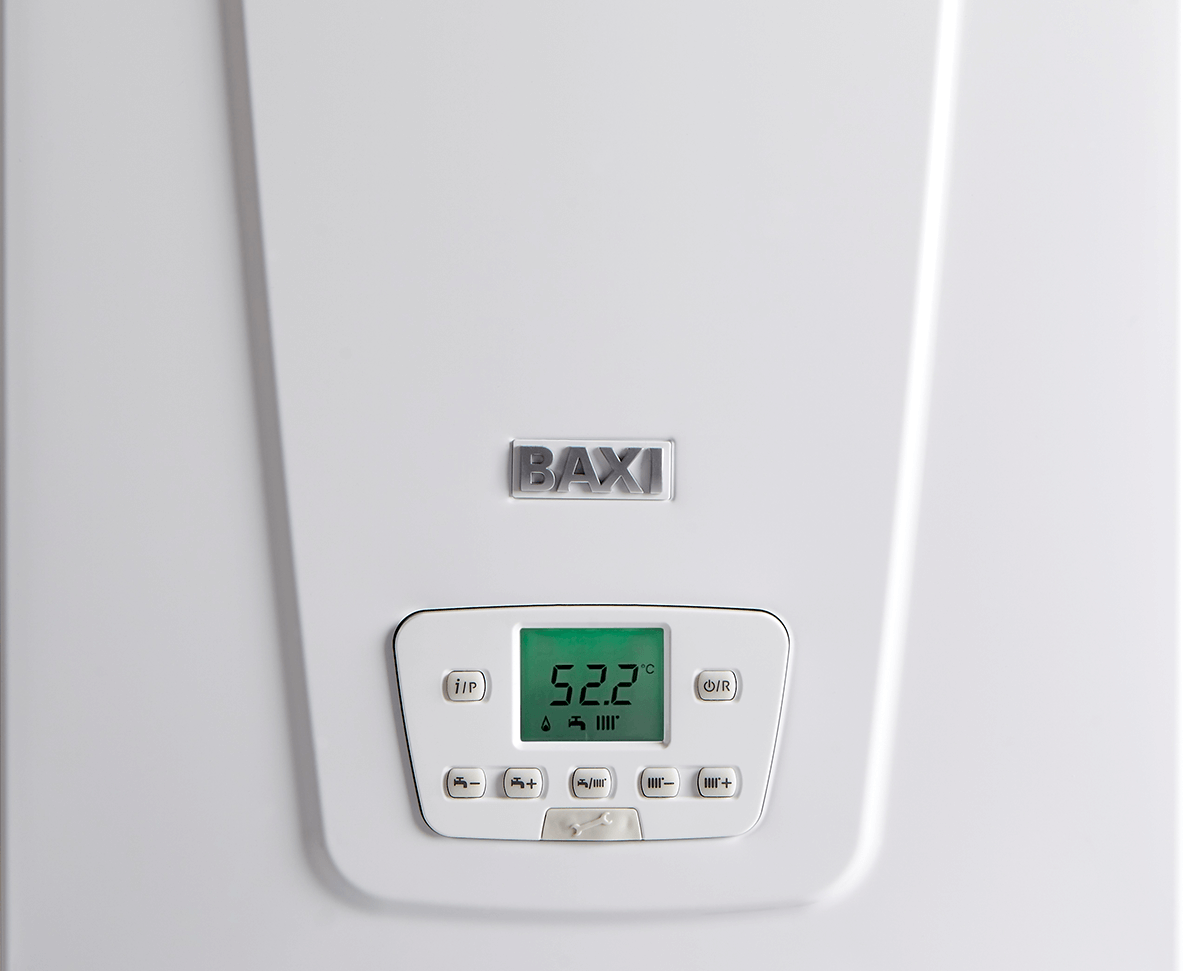

- Control con panel digital. Controla la calefacción y la temperatura del agua caliente cómodamente a través de su cuadro de control digital con pantalla retroiluminada.
- Microacumulación. Su sistema de microacumulación reduce el tiempo de espera en la obtención agua caliente. Compatible con sistemas solares.
- Ajuste instantáneo de gas. Permite cambiar de gas natural a gas propano modificando parámetros, sin necesidad de ajustar la válvula de gas.
- Control con aplicación en el móvil. Con el termostato TXM opcional y la app HeatConnect instalada en los dispositivos móviles podrás gestionar el confort de su hogar desde cualquier lugar con conexión a Internet.
| NEODENS PLUS ECO |
24/24F | 28/28F | 33/33F |
| Ratio modulación | 1:7 | 1:7 | 1:7 |
| Potencia térmica nominal Calefacción 50/30ºC (kW) | 21.8 | 26.1 | 30.6 |
| Potencia térmica nominal Calefacción 80/60ºC (kW) | 20 | 24 | 28 |
| Perfil demanda ACS | XL | XL | XXL |
| Producción ACS para ΔT=25ºC (L/min) | 13.8 | 16.1 | 18.9 |
Manual de usuario caldera Baxi Neodens Plus Eco 28/28 f
Advertencias de seguridad
Olor de gas
- Apague la caldera.
- No accione interruptores ni dispositivos eléctricos (no encienda la luz).
- Apague cualquier llama libre y ventile el local abriendo ventanas.
- Contacte con un Servicio de Asistencia Técnica Autorizado para la reparación.
Olor de combustión
- Apague la caldera.
- Abra puertas y ventanas para airear el local.
- Llame a un Servicio de Asistencia Técnica Autorizado.
Material inflamable
No utilice ni almacene productos fácilmente inflamables (diluyentes, papel, etc.) cerca de la caldera.
Mantenimiento y limpieza de la caldera
- Desconecte la alimentación eléctrica antes de cualquier intervención o limpieza.
- Este aparato no debe ser usado por personas con capacidades físicas, sensoriales o mentales reducidas, o sin experiencia, salvo bajo supervisión o tras recibir instrucciones adecuadas.
Advertencias generales
La caldera calienta agua por debajo del punto de ebullición a presión atmosférica. Debe conectarse a un circuito de calefacción y a una red de agua caliente sanitaria dentro de los límites de sus prestaciones.
Antes de la conexión por un técnico cualificado, verifique:
- Que el equipo está preparado para el tipo de gas disponible (indicado en el embalaje y en la placa de datos).
- Que la chimenea/tubo tiene buen tiro, sin estrechamientos y sin otras conexiones no permitidas por normativa.
- Que, si se usa una chimenea existente, está perfectamente limpia para evitar obstrucciones por desprendimientos.
Recomendaciones para conservar el correcto funcionamiento y la garantía
1. Agua caliente sanitaria (ACS)
- Si la dureza del agua supera 20 °f (1 °f = 10 mg CaCO3/L), instale un dosificador de polifosfatos o sistema equivalente conforme a normativa.
- Tras el montaje, realice una limpieza a fondo de la instalación antes del primer uso.
- Los materiales en contacto con ACS cumplen la Directiva 98/83/CE.
2. Circuito de calefacción
Instalación nueva:
- Antes de instalar la caldera, limpie el circuito para retirar residuos de roscas, soldaduras y disolventes con un producto comercial no ácido ni alcalino y compatible con metales, plásticos y gomas.
- Para prevenir incrustaciones, utilice un inhibidor de corrosión e incrustación (por ejemplo, de la gama FERNOX) siguiendo las instrucciones del fabricante.
- No use sellantes líquidos de fugas (p. ej., FERNOX CENTRAL HEATING LEAK SEALER), ya que pueden dañar componentes.
Instalación existente:
- Vacíe completamente y limpie la instalación para eliminar lodos y contaminantes con productos comerciales (p. ej., regenerador para instalaciones de calefacción), siguiendo las instrucciones del fabricante.
- Los sedimentos perjudican la caldera (sobrecalentamientos, ruidos del intercambiador).
- Evite sellantes líquidos de fugas por el riesgo de daños en componentes.
El incumplimiento de estas indicaciones puede invalidar la garantía. Retire la película protectora del equipo antes de la puesta en marcha (no use herramientas ni abrasivos para no dañar la pintura).
Tras el primer encendido por un instalador autorizado, se recomienda una verificación de puesta en marcha por el Servicio Oficial. En ella se comprueba:
- Concordancia de datos de placa con suministros (eléctrico, hidráulico y gas).
- Cumplimiento de la instalación con la normativa vigente.
- Conexión eléctrica correcta, incluida toma de tierra.
No deje materiales de embalaje (bolsas, plásticos, poliestireno) al alcance de niños.
Consejos para el ahorro energético
Regulación de la calefacción
- Adecue la temperatura de ida al tipo de instalación. Con radiadores, programe aprox. 60 °C y ajuste si no alcanza el confort; en suelo radiante, respete el límite indicado por el proyectista.
- Use sonda exterior y/o panel de control para adaptar automáticamente la temperatura según clima o temperatura interior.
- Instale termostatos de ambiente y evite sobrecalentar: cada grado extra supone ~6 % más de consumo.
- Adecue la temperatura por estancias (dormitorios o salas poco usadas pueden estar a menor temperatura).
- Programe horarios y reduzca por la noche ~5 °C respecto al día. En ausencias prolongadas, baje aún más.
- No cubra radiadores para asegurar la circulación del aire.
- Para ventilar, abra ventanas del todo por periodos breves; evite dejarlas entornadas largo tiempo.
Agua caliente sanitaria
- Ajuste la temperatura deseada de ACS para evitar mezclar con agua fría (reduce consumo y precipitación de cal).
Puesta en marcha de la caldera
Para encenderla correctamente, siga este orden:
- Compruebe que la presión de la instalación está en el valor indicado (ver llenado de la instalación).
- Conecte la alimentación eléctrica.
- Abra el grifo de gas (amarillo, bajo la caldera).
- Seleccione el modo de calefacción deseado (sección 1.2).
Leyenda de las teclas
- ACS: subir/bajar temperatura del agua sanitaria (+/–).
- Calefacción: subir/bajar temperatura del circuito de calefacción (+/–).
- Información: estado y datos de funcionamiento.
- Modo de trabajo: ACS – ACS y calefacción – solo calefacción.
- Apagado / reset: apagado, rearme y salida de menús.
Leyenda de los símbolos
- Apagado: ACS y calefacción deshabilitadas (activa protección antihielo).
- Quemador encendido: llama activa.
- Anomalía que impide el encendido.
- Modo ACS habilitado.
- Presión baja en la instalación.
- Modo calefacción habilitado.
- Solicitud de asistencia técnica.
- Menú de programación.
- Anomalía rearmable manualmente (tecla de reset).
- Menú de información.
- Avería en curso.
- Unidades de medida configuradas (SI/US).
1.1 Regulación de la temperatura de ida y del agua sanitaria
Ajuste la temperatura de impulsión (calefacción) y la de ACS con sus teclas dedicadas. El encendido del quemador se muestra con el icono de llama.
- Calefacción: la pantalla muestra el símbolo intermitente y la temperatura de impulsión (°C). Con sonda exterior, las teclas regulan indirectamente la temperatura ambiente (20 °C de fábrica).
- ACS: durante la demanda, aparece el símbolo intermitente y la temperatura del circuito primario (°C).
1.2 Modos de funcionamiento
Pulse repetidamente la tecla de modo para elegir: Sanitario, Sanitario y calefacción o Solo calefacción.
Para detener la caldera manteniendo la función antihielo, mantenga pulsada 3 segundos la tecla de apagado: quedará solo el símbolo de apagado (si hay bloqueo, la retroiluminación parpadea).
1.3 Función de precalentamiento en ACS (microacumulación)
Mejora el confort manteniendo, durante una hora tras una demanda, una pequeña cantidad de agua del circuito primario a la consigna de ACS para disponer de agua caliente inmediata. Desactivada por defecto.
Activación:
- Pulse a la vez las teclas de menú durante 6 s hasta ver «P01» alternando con su valor.
- Navegue hasta «P03».
- Pulse OK; ajuste el valor a 03 con «+»/«–».
- Confirme con OK o salga sin guardar.
Atención: no modifique otros parámetros.
Parada prolongada y protección antiheladas
- Evite vaciar la instalación: los cambios de agua generan depósitos calcáreos en caldera y emisores.
- Si no usa la instalación en invierno y hay riesgo de helada, añada anticongelante específico (p. ej., propilenglicol con inhibidores).
- La función antihielo activa el quemador si la ida baja de 5 °C hasta alcanzar 30 °C (requiere alimentación eléctrica, gas, presión correcta y que no haya bloqueo).
Cambio de gas
La caldera puede trabajar con gas natural (G20) o propano (G31). Para cualquier conversión, contacte con el Servicio de Asistencia Técnica Autorizado.
Anomalías
Las incidencias aparecen con el símbolo de avería y un código. Si se muestra el símbolo de rearme, pulse la tecla de reset durante 2 segundos. Si se repite con frecuencia, contacte con el servicio autorizado.
| Código | Descripción | Intervención |
|---|---|---|
| 09 | Error de conexión de la válvula de gas | Llamar al SAT autorizado. |
| 10 | Sonda exterior averiada | Llamar al SAT autorizado. |
| 12 | No conmuta el presostato diferencial hidráulico | Llamar al SAT autorizado. |
| 13 | Contactos pegados del presostato diferencial hidráulico | Llamar al SAT autorizado. |
| 15 | Error en el mando de la válvula de gas | Llamar al SAT autorizado. |
| 18 | Llenado automático del circuito en curso | Espere a que finalice. |
| 19 | Anomalía durante el llenado | Pulsar reset 2 s. |
| 20 | Sonda NTC de impulsión averiada | Llamar al SAT autorizado. |
| 28 | Sonda NTC de humos averiada | Llamar al SAT autorizado. |
| 40 | Sonda NTC de retorno averiada | Llamar al SAT autorizado. |
| 50 | Sonda NTC de ACS averiada (solo modelos calefacción con calentador) | Llamar al SAT autorizado. |
| 53 | Conducto de humos obstruido | Corte alimentación unos segundos; si persiste, SAT. |
| 55 | Tarjeta electrónica no calibrada | Llamar al SAT autorizado. |
| 83–87 | Fallo de comunicación placa–unidad de mando (posible cortocircuito) | Llamar al SAT autorizado. |
| 92 | Anomalía de humos en calibrado (posible recirculación) | Llamar al SAT autorizado. |
| 109 | Aire en el circuito (temporal) | Llamar al SAT autorizado. |
| 110 | Termostato de seguridad por sobretemperatura | Pulsar reset 2 s (revise bomba/aire). |
| 117 | Presión demasiado alta (> 2,7 bar) | Llamar al SAT autorizado. |
| 118 | Presión demasiado baja | Ajuste la presión (ver «Llenado de la instalación»). |
| 125 | Seguridad por falta de circulación | Pulsar reset 2 s. |
| 128 | Pérdida de llama | Pulsar reset 2 s. |
| 129 | Pérdida de llama al encender | Llamar al SAT autorizado. |
| 130 | Sonda NTC de humos por sobretemperatura | Pulsar reset 2 s. |
| 133 | Falta de encendido (5 intentos) | Pulsar reset 2 s. |
| 134 | Válvula de gas bloqueada | Pulsar reset 2 s. |
| 135 | Error interno de la tarjeta | Pulsar reset 2 s. |
| 154 | Prueba de control sonda impulsión/retorno | Llamar al SAT autorizado. |
| 160 | Anomalía del ventilador | Llamar al SAT autorizado. |
| 178 | Sobretemperatura en instalación de baja temperatura | Llamar al SAT autorizado. |
| 162 / 317 | Frecuencia de alimentación incorrecta | Llamar al SAT autorizado. |
| 163 / 321 | Sonda NTC de ACS averiada | Llamar al SAT autorizado. |
| 164 / 384 | Llama parásita (anomalía interna) | Pulsar reset 2 s. |
| 165 / 385 | Tensión de alimentación demasiado baja | Se restablece > 175 V; si persiste, SAT. |
La pantalla se ilumina y muestra el código en caso de error. Puede realizar hasta 5 rearmes seguidos; después, el equipo queda bloqueado. Espere 15 minutos para un nuevo intento.
Menú de información sobre la caldera
Mantenga 1 segundo la tecla de información para ver los datos siguientes. Para salir, pulse salir.
| Código | Descripción | Código | Descripción |
|---|---|---|---|
| 00 | Código interno de anomalía secundario | 06 | Temperatura de retorno (°C) |
| 01 | Temperatura de ida calefacción (°C) | 07 | Temperatura sonda de humos (°C) |
| 02 | Temperatura exterior (°C) | 08 | Temperatura del intercambiador primario (°C) |
| 03 | Temperatura ACS acumulador externo (solo calefacción) | 09–13 | Información del fabricante |
| 04 | Temperatura ACS (intercambiador de placas) | 14 | Identificación comunicación OpenTherm |
| 05 | Presión de la instalación (bar) | 15–18 | Información del fabricante |
Apagado de la caldera
Puede cortar la alimentación mediante el interruptor bipolar. Sin embargo, se recomienda el modo apagado con protección antihielo: el equipo permanece apagado, pero los circuitos siguen alimentados y la función antihielo activa.
Llenado de la instalación 28/28 f
- Extraiga el grifo telescópico “A” (parte inferior) y gírelo lentamente en sentido antihorario sin herramientas hasta alcanzar, con la instalación fría, 1–1,5 bar (manómetro “B”).
- Al llegar a la presión óptima, cierre el grifo de llenado.
- Verifique periódicamente la presión en frío (1–1,5 bar). Si baja, actúe sobre “A”; si sube demasiado, use el grifo de descarga “C” con llave Allen de 8 mm.
- A: grifo de llenado caldera/instalación
- B: manómetro
- C: grifo de descarga caldera/instalación
Durante el llenado: abra las válvulas termostáticas y deje entrar el agua lentamente para evitar bolsas de aire. Purge posteriormente los emisores.
Aviso: el fabricante declina responsabilidad por daños debidos a aire atrapado por un llenado incorrecto.
La caldera incorpora presostato hidráulico que impide el funcionamiento sin agua. Si la presión desciende con frecuencia, contacte con el SAT autorizado.
